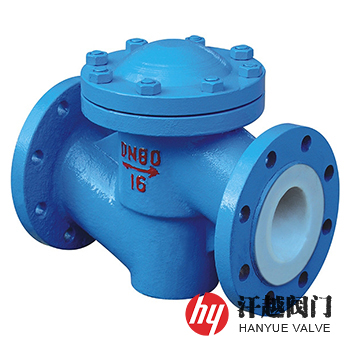

H41F46襯氟止回閥是一種閥瓣垂直于閥體進、出口軸線作升降運動,并采用模壓成型襯里工藝,將氟塑料分別襯于閥體與閥瓣的內腔和外表面上用于自動阻止腐蝕性介質逆流的升降直通式襯氟止回閥,其閥體與截止閥完全一樣,可以通用,在閥瓣導向筒下部或閥蓋導向套筒上部加工出一個泄壓孔,當閥瓣上升時,通過泄壓孔排出套筒內的介質,以減小閥瓣開啟時的阻力。本產品的流體阻力較大,只能安裝在水平管道上。
H41F46襯氟止回閥與其他型式的氟塑料襯里止回閥相比,該閥的升程較短,因而是快速關閉的閥門,但是,如果臟物進入關閉件的運動導軌,則閥瓣可能會被卡死或關閉緩慢。另外,倘若用于粘性介質,則關閉件在其導軌中的運動可能變得很緩慢。本產品具有優良的耐熱性和耐寒性,以及電絕緣性和優異的化學穩定性,可耐各種強酸、強堿和強氧化劑的腐蝕,低摩擦性和自潤滑性非常好,可長期在-50~150℃范圍內使用。
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | HT250 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 閥 蓋 | HT250 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 瓣 | WCB | WCB | CF8 | CF3 | CF8M | CF3M |
| 4 | 閥 座 | FEP(F46)、PCTFE(F3)、PVDF(F2)、PFA、PO | |||||
| 5 | 襯 里 層 | FEP(F46)、PCTFE(F3)、PVDF(F2)、PFA、PO | |||||
| 6 | 閥 軸 | 35 | 2Cr13 | 304 | 304L | 316 | 316L |
| 7 | 螺 栓 | 35 | 35 | 304 | 304 | 316 | 316 |
| 8 | 螺 母 | 45 | 45 | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.0 | 2.5 |
| 殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.0 | 3.75 |
| 液體高壓密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.2 | 2.75 |
| 氣體低壓密封試驗壓力(MPa) | 0.275 | 0.6±0.1 | 0.6±0.1 | 0.6±0.1 | 0.6±0.1 | 0.6±0.1 |
| 設計制造 | GB/T 12233-2006、GB/T 12235-2007、ASME B16.34-2013 | |||||
| 結構長度 | HG/T 3704-2003、GB/T 12221-2005、ASME B16.10-2017 | |||||
| 法蘭標準 | GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 壓力試驗 | GB/T 13927-2022、GB/T 26480-2011、API 598-2016 | |||||
| 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | ||
| L | H | L | H | ||||
| 6~16 | 15 | 130 | 55 | 6~16 | 100 | 350 | 135 |
| 20 | 150 | 58 | 125 | 400 | 158 | ||
| 25 | 160 | 60 | 150 | 480 | 180 | ||
| 32 | 180 | 75 | 200 | 600 | 215 | ||
| 40 | 200 | 82 | 250 | 650 | 240 | ||
| 50 | 230 | 95 | 300 | 698 | 265 | ||
| 65 | 290 | 105 | 350 | 787 | 300 | ||
| 80 | 310 | 120 | 400 | 914 | 350 | ||
| 表中未列出的其他規格參數,請咨詢汗越閥門技術部! | |||||||

如果你需訂購我廠襯氟止回閥系列產品,咨詢時煩請說明閥門結構形式、公稱通徑、公稱壓力、閥體和襯里層材料、使用溫度、法蘭執行標準及法蘭密封面形式等,本產品盡量水平安裝,其1.0MPa常規口徑為DN15~DN400,1.6MPa為DN15~DN350,2.5MPa為DN15~DN350。
