D341F46襯氟蝶閥

更新時間：2024-01-21 瀏覽量：

D341F46襯氟蝶閥

D341F46襯氟蝶閥產品概述

D341F46襯氟蝶閥是一種關閉件為一圓盤形蝶板在閥體內繞固定軸旋轉來開啟、關閉和調節流體通道，并在其過流面上襯一層FEP(F46)，用來隔斷鋼鐵金屬與腐蝕性介質直接接觸的法蘭連接鋼制內襯氟蝶閥。該閥襯里材料由于C-C鍵周圍有極牢固的氟碳鍵存在及其屏蔽效應，因而耐腐蝕性能較好，與聚四氟乙烯相似(在150℃下)，其幾乎能抵抗所有化學介質(包括濃硝酸及王水)的腐蝕，只有高溫下的氟、堿金屬及二氟化氯、三氟化氯等能與它發生作用，它對稀或濃的無機酸、堿、醇、酮，芳烴、氯代烴、油脂等均有優良的耐腐蝕性，由于具有支鏈，故使它的耐溫略有降低，長期使用溫度比F4降低了50℃。本產品既具有優良的耐腐蝕性和密封性能，同時又由于殼體和內件是鋼制結構，因此可以保證擁有良好的強度。

D341F46襯氟蝶閥部件材料

序號	部件名稱	材料名稱
1	上下閥體	QT450	WCB	CF8	CF3	CF8M	CF3M
2	蝶板	QT450	WCB	CF8	CF3	CF8M	CF3M
3	閥桿	2Cr13	2Cr13	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	襯里層	F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA可溶性聚四氟乙烯、PO聚烯烴
5	閥座	F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA可溶性聚四氟乙烯、PO聚烯烴
6	O 型圈	FPM	FPM	FPM	FPM	FPM	FPM
7	填料	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
8	填料壓蓋	WCB	WCB	CF8	CF3	CF8M	CF3M

D341F46襯氟蝶閥性能參數

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高壓液體密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低壓氣體密封試驗壓力(MPa)	0.275	0.66	0.6	0.6	0.6	0.6
設計制造	GB/T 26144-2010 法蘭和對夾連接鋼制襯氟塑料蝶閥
結構長度	GB/T 12221-2005 金屬閥門結構長度
法蘭尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
壓力試驗	GB/T 13927-2008 工業閥門壓力試驗

D341F46襯氟蝶閥主要尺寸

公稱通徑 DN	PN6 ~ PN16外形尺寸/mm			公稱通徑 DN	PN6 ~ PN16外形尺寸/mm
公稱通徑 DN	L	H	Do	公稱通徑 DN	L	H	Do
40	106	140	150	350	190	385	240
50	108	140	150	400	216	430	280
65	112	150	150	450	222	480	280
80	114	165	150	500	229	540	320
100	127	180	200	600	267	610	320
125	140	200	200	700	292	650	360
150	140	220	280	800	318	710	360
200	152	270	280	900	330	780	380
250	165	320	200	1000	410	900	400
300	178	330	240	1200	470	1050	400
表中DN200以下Do為手柄長度，DN200以上Do為蝸輪手輪直徑，如需其他規格尺寸，請咨詢汗越閥門技術部！

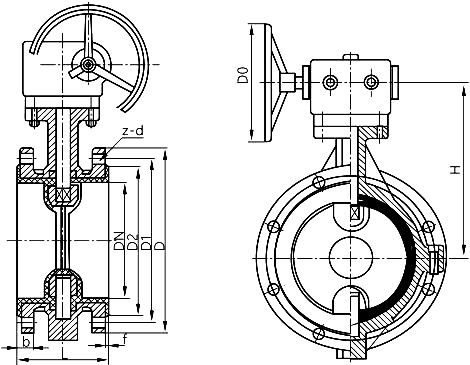

D341F4襯氟蝶閥結構圖

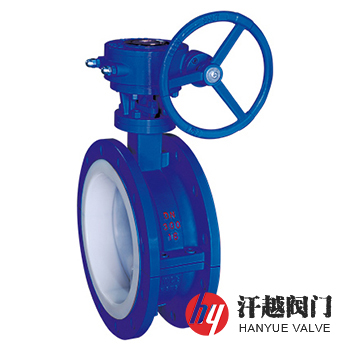

D341F46襯氟蝶閥

如果你需訂購我廠襯氟蝶閥系列產品，咨詢時煩請說明公稱通徑、公稱壓力、閥體和襯里層材料、使用溫度、法蘭執行標準及法蘭密封面形式等，本產品可根據工況需要采用全襯和半襯里，其0.6-1.0MPa常規口徑為DN40~1800，1.6MPa為DN40~1200。
