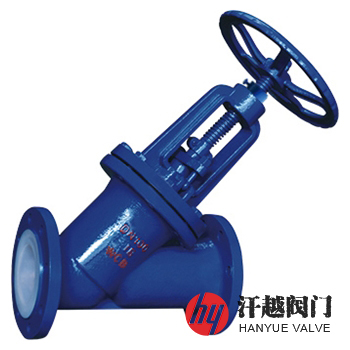

J45F46襯氟截止閥是一種采用模壓成型工藝對閥體、閥蓋、閥瓣等零部件進行氟塑料襯里,隔絕腐蝕性介質與金屬表面接觸,從而保證閥門不被侵蝕,達到延長使用時間的目的直流式襯氟截止閥,其閥體的流道與主流道成一斜線,這樣流動狀態的破壞程度比常規截止閥要小,因而通過閥門的壓力損失也相應的小了。本產品具有結構簡單,流體阻力小,密封性能強,不易腐蝕,使用時間長的特點。
J45F46襯氟截止閥采用鑄件模型澆鑄鋼件閥體、閥蓋、填料壓蓋、手輪等零部件,經金屬加工使各零部件達到圖紙尺寸,再通過模壓工藝對與介質接觸的零部件進行內襯或外襯氟塑料,對襯好的閥體及閥瓣密封面進行機械加工,保證密封面完全吻合,達到密封要求,其閥座通過支撐架設置在閥體的內部,閥瓣與閥座配合連接,手輪、閥體與閥蓋組合連接,轉動手輪帶動閥桿上下移動,從而控制閥門的啟閉。
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | HT250 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 閥 蓋 | HT250 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 瓣 | 35 | 2Cr13 | 304 | 304L | 316 | 316L |
| 4 | 閥 桿 | 35 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 襯 里 層 | FEP(F46)、PCTFE(F3)、PVDF(F2)、PFA、PO | |||||
| 6 | 閥 座 | FEP(F46)、PCTFE(F3)、PVDF(F2)、PFA、PO | |||||
| 7 | 填 料 | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE |
| 8 | 填料壓蓋 | WCB | WCB | CF8 | CF3 | CF8M | CF3M |
| 9 | 閥桿螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 |
| 10 | 手 輪 | HT200 | HT200 | WCC | WCC | WCC | WCC |
| 公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.0 | 2.5 |
| 殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.0 | 3.75 |
| 上密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.2 | 2.75 |
| 液體高壓密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.2 | 2.75 |
| 氣體低壓密封試驗壓力(MPa) | 0.275 | 0.6±0.1 | 0.6±0.1 | 0.6±0.1 | 0.6±0.1 | 0.6±0.1 |
| 設計制造 | GB/T 12233-2006、GB/T 12235-2007、ASME B16.34-2013 | |||||
| 結構長度 | GB/T 12221-2005、HG/T 3704-2003、ASME B16.10-2017 | |||||
| 法蘭尺寸 | GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 壓力試驗 | GB/T 13927-2022、GB/T 26480-2011、API 598-2016 | |||||
| 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | ||
| L | Do | L | Do | ||||
| 10~16 | 15 | 130 | 100 | 10~16 | 80 | 310 | 250 |
| 20 | 150 | 120 | 100 | 350 | 280 | ||
| 25 | 160 | 120 | 125 | 400 | 300 | ||
| 32 | 180 | 140 | 150 | 480 | 350 | ||
| 40 | 200 | 160 | 200 | 600 | 400 | ||
| 50 | 230 | 180 | 250 | 650 | 450 | ||
| 65 | 290 | 220 | 300 | 698 | 500 | ||
| 80 | 310 | 250 | 350 | 787 | 600 | ||
| 表中未列出的其他規格參數,請咨詢汗越閥門技術部! | |||||||

如果你需訂購我廠襯氟截止閥系列產品,咨詢時煩請說明公稱通徑、公稱壓力、閥體和襯里層材料、使用溫度、法蘭執行標準及法蘭密封面形式等,本產品1.0MPa常規口徑為DN15~350,1.6MPa為DN15~300,2.5MPa為DN15~350,該閥嚴禁用做流量調節,以免節流口處產生的高速介質流沖蝕破壞密封面。
