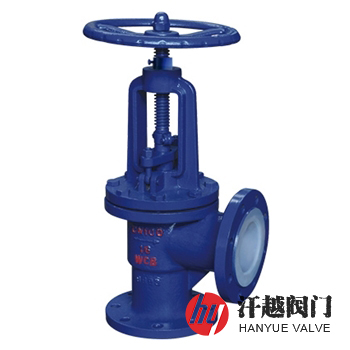

J44F46襯氟截止閥產品概述

J44F46襯氟截止閥是一種閥體、閥瓣分別內襯和外襯氟塑料層，閥蓋與閥體相連的內壁均勻內襯有一層氟塑料，閥瓣上端的外襯里層與其四周的填料函密封，填料函采用聚四氟乙烯材料制成，適合于帶腐蝕性的介質運行使用的角式襯氟截止閥，其閥體內設置有相互垂直的流體通道，閥門進出口被設計成90度角，特別適合安裝在石油、化工等管路系統的拐角處做截?cái)嘟橘|(zhì)用，本產品具有結構簡單，密封嚴密，耐腐蝕性能強等優點。

J44F46襯氟角式截止閥安裝時是將閥體固定在安裝平臺上，將清理研磨后的閥瓣放入閥體，使兩者密封貼合，然后蓋上閥蓋，均勻鎖緊法蘭螺栓，接著在閥蓋填料函內裝入聚四氟乙烯填料，放上填料壓蓋，將填料壓蓋壓緊使介質不會從填料函處泄漏，接著裝入閥桿，將閥桿與閥瓣通過連接套連接牢固，然后在閥桿上擰入調節螺母，并確定好位置，最后放上手輪、墊片，擰緊手輪螺母，轉動手輪帶動閥桿上下移動，從而控制閥門的啟閉。

J44F46襯氟截止閥部件材料

J44F46襯氟截止閥性能規范

J44F46襯氟截止閥主要尺寸

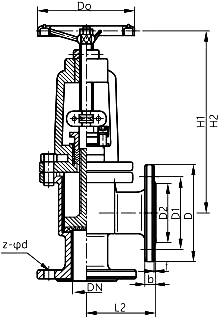

J44F46襯氟截止閥結構圖

如果你需訂購我廠襯氟截止閥系列產品，咨詢時煩請說明公稱通徑、公稱壓力、閥體和襯里層材料、使用溫度、法蘭執行標準及法蘭密封面形式等，我廠可按客戶需求承接定制，本產品安裝時注意介質的流向，嚴格按閥門流向箭頭指示的方向安裝，其1.0MPa常規口徑為DN15~300，1.6MPa為DN15~200。
