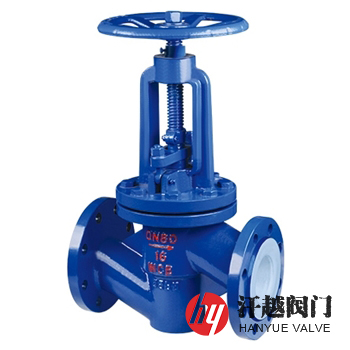

J41F46襯氟截止閥產品概述

J41F46襯氟截止閥一種閥體、閥蓋、閥瓣及閥桿等與介質接觸表面均設有氟塑料襯里的襯氟直通式截止閥，其閥體的流體通道為一字形，流體通過閥門時幾乎不會與閥碰撞，大大減少了流阻力，降低了能耗損失，方便閥門的開啟，該閥設計成斜式，閥瓣與閥體之間的密封面為斜面，有效防止介質中的固體顆粒物沉積于密封面，避免了密閉不嚴、密封面受損及氟塑料損壞。

J41F46襯氟截止閥的閥體的流體通道呈一字形，它的下壁中部設有向上凸起，上壁中部設有斜式部分，閥瓣設于閥體內，一端與閥體的凸起接觸，另一端與閥體斜式部分的臺階接觸，閥瓣的上下移動可實現流體通道啟閉，其閥蓋連接在閥體的斜式部分上，閥桿一端穿過閥蓋與閥瓣連接，閥桿與閥蓋之間通過聚四氟乙烯填料、填料壓蓋密封，閥桿的頂端設有手輪或其他驅動裝置。

J41F46襯氟截止閥部件材料

J41F46襯氟截止閥性能規范

J41F46襯氟截止閥主要尺寸

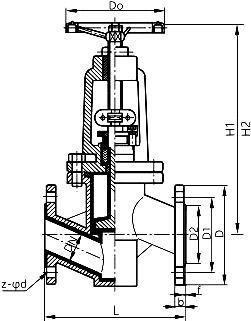

J41F46襯氟截止閥結構圖

如果你需訂購我廠襯氟截止閥系列產品，咨詢時煩請說明閥門結構形式、公稱通徑、公稱壓力、閥體和襯里層材料、使用溫度、法蘭執行標準及法蘭密封面形式等，本產品盡量垂直安裝，閥桿向上，其1.0MPa常規口徑為DN15~DN350，1.6MPa為DN15~DN300，2.5MPa為DN15~DN350。
